Désignation des pièces

Le constructeur doit fournir à son client le dossier technique de la machine.

Ce dossier regroupe tout ce qui est propre à un modèle de machine ou à une machine particulière, renseignements apportés par :

 Le cahier des charges.

 Les schémas : pneumatique, hydraulique, électrique, électronique, etc.

• Le dessin d'ensemble (ou les) et éventuellement des dessins de définition.

• Les modes de marches et d'arrêts.

• La maintenance : préventive (exemple graissage) et corrective (dépannage et réparation).

• Tous les documents que le constructeur apporte à la connaissance du système dans son utilisation pour la mise en œuvre :

- de la fonction d'usage (ou globale) ;

- de la sécurité des utilisateurs.

Les figures suivantes vous présentent différents supports, source d'informations.

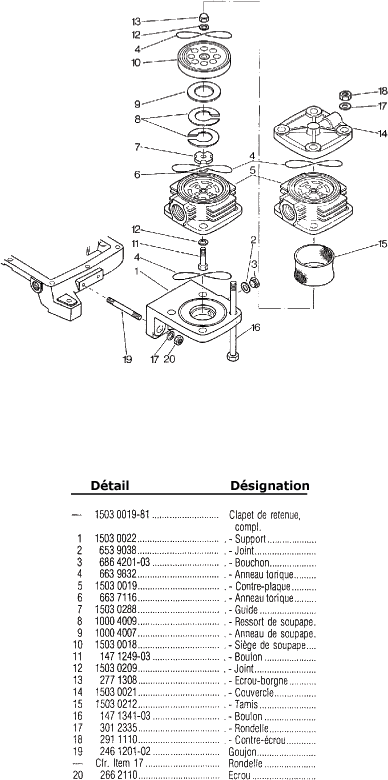

La figure suivante vous montre la vue éclatée partielle d'un compresseur et la nomenclature.

Vue éclatée d'un compresseur :

Source : CEMEQ

Un actionneur rotatif (vireur) à amortissement réglage vous est présenté par la figure suivante.

Les informations apportées par chaque document permettent au personnel concerné d'acquérir une connaissance du produit par sa fonction dans le système et de la maintenance qui lui est associée.

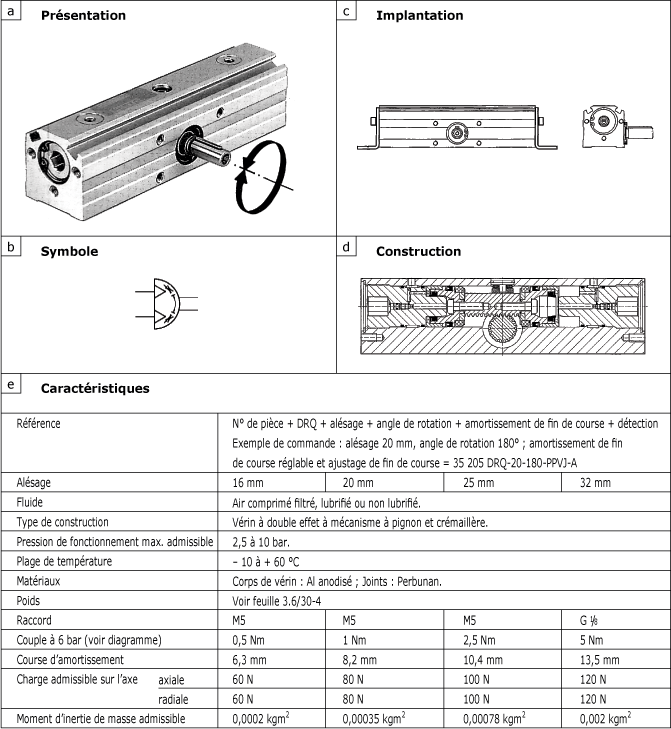

Actionneur rotatif (vireur) :

Source : Festo

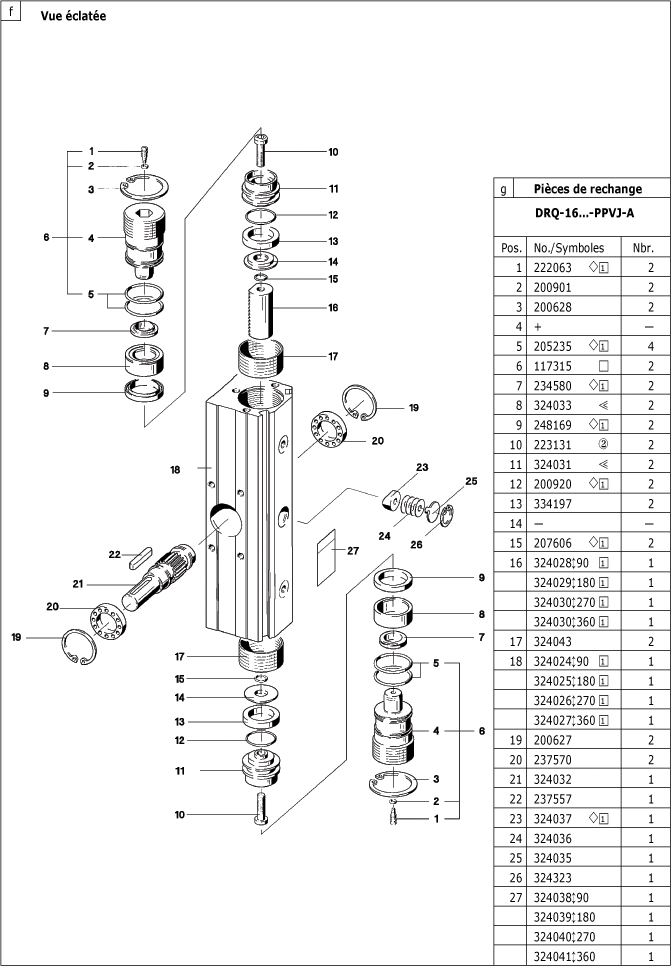

Actionneur rotatif (vireur) :

Source : Festo

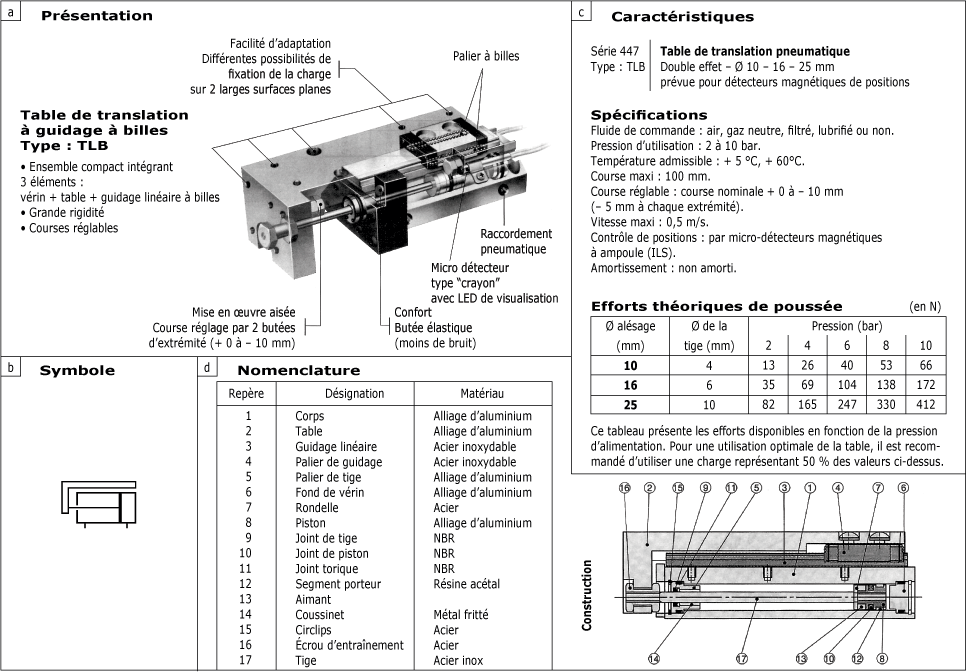

La connaissance technologique d'une table de translation à guidage à billes vous est montré par la figure suivante.

Table de translation à guidage à billes :

Source : Joucomatic

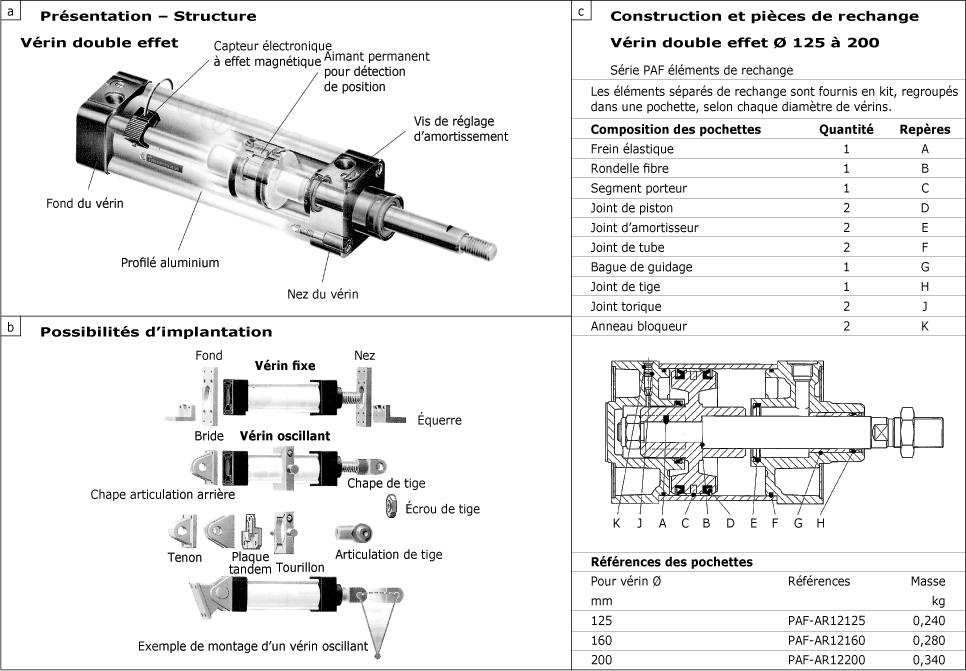

La figure suivante représente un actionneur linéaire, un vérin à double effet. La documentation proposée porte sur :

  • une vue en perspective avec lecture de la structure interne précisant les différentes fonctions associées à l'utilisation (figure a) ;
  • les possibilités d'implantation suivant les conditions de fonctionnement vérin fixe ou oscillant (figure b) ;
  • le dessin d'ensemble et la liste des pièces de rechange qui est une partie de la nomenclature (figure c).

Actionneur linéaire : vérin à double effet :

Source : Parker Pneumatic

Toutes ces informations seront utiles pour la compréhension de la fonction de ce composant dans un ensemble et sont nécessaires au service de maintenance en cas de dysfonctionnement.

Pour l'utilisateur le dossier machine regroupe tous les renseignements liés :

  • à la configuration de fonctionnement (Grafcet, Gemma),
  • à la production,
  • à la maintenance.

Les traces écrites de toutes les opérations de maintenance réalisées sur la machine et toutes les informations liées à la production constituent un sous "dossier historique" ou l'historique.

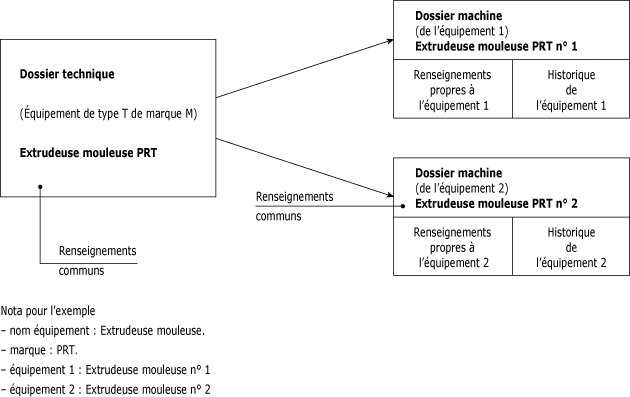

La figure suivante présente l'articulation entre le dossier technique (dossier du constructeur) et le dossier machine (dossier de l'utilisateur).

Articulation entre dossier technique et dossier machine :

Le (ou les) dessin d'ensemble, la (ou les) nomenclature, les vues éclatées et tout autre document seront employés pour que la démarche de la maintenance apparaisse logique pour :

a) Constituer une source de renseignements précise et complète concernant chaque équipement.

b) Engranger toutes les informations relatives au comportements, aux pannes, aux opérations de maintenance propres à chaque équipement.

c) Exploiter les renseignements accumulés en vue :

  • d'améliorer la disponibilité de l'équipement et l'efficacité des interventions ;
  • d'adapter le stock de pièces de rechange ainsi que les opérations et procédures de maintenance à mettre en œuvre ;
  • d'optimiser la durée de vie des équipements et les coûts de la maintenance.

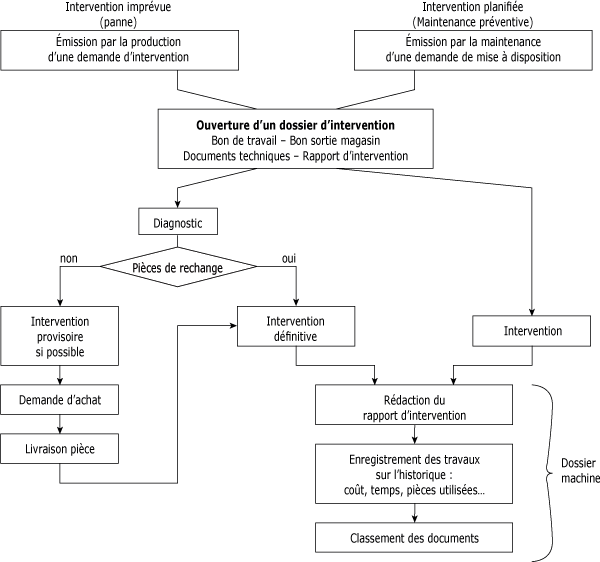

L'intervention de maintenance (imprévue ou planifiée) se déroule alors conformément à l'organisation que vous présente le schéma figure suivante.

Déroulement d'une intervention de maintenance (suivant origine) :

Source : MSMA

En résumé sur la désignation des pièces :

A la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- Le constructeur fournit au client le dossier technique de la machine.

Ce dossier regroupe tous les renseignements nécessaires à la connaissance du système dans son utilisation :

  • dessin d'ensemble,
  • nomenclature,
  • dessin de définition,
  • schémas,
  • informations sur la maintenance,
  • liste des pièces de rechange.

- La vue éclatée a pour autre but de guider le technicien de maintenance lors du démontage et du montage.

Le dossier machine regroupe tous les renseignements liés à la configuration de fonctionnement (Grafcet, Gemma), à la production, à la maintenance. Les traces écrites des opérations de maintenance et toutes les informations liées à la production constituent l'historique de la machine.

Une intervention de maintenance peut-être imprévue (panne) ou planifiée (maintenance préventive).

Cette étude vous a présenté l'utilité de la vue éclatée et de la liste des pièces de rechange.

Ces notions vous permettront de connaître toutes les informations se rattachant à la description de la machine.
