Demi-coupe

1. Introduction

Souvent, en mécanique industrielle, les pièces sont symétriques. Ainsi, lorsque l'on veut montrer les parties cachées, il n'est pas nécessaire de faire une vue en coupe complète de la pièce ; une demi-coupe suffit.

Cette demi-coupe permet de voir l'intérieur et l'extérieur en même temps.

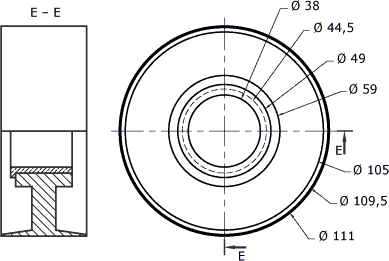

La figure suivante vous montre une pièce symétrique dans laquelle on a tracé une ligne de demi-coupe E-E.

La vue de coupe vous montre une partie de l'intérieur et une partie de l'extérieur de la pièce. Vous remarquerez qu'à la figure suivante on a fait la distinction des métaux utilisés au moyen des hachures.

Demi-coupe :

2. Section rabattue

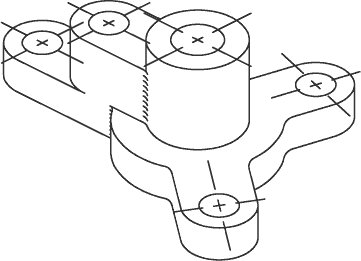

Lorsque la ligne du plan de coupe ne sépare pas la pièce en deux parties égales, mais qu'elle passe plutôt par les axes de bras ou d'oreilles de fixation, vous devez rabattre la partie non alignée afin de la dessiner en vue de coupe en vraie grandeur.

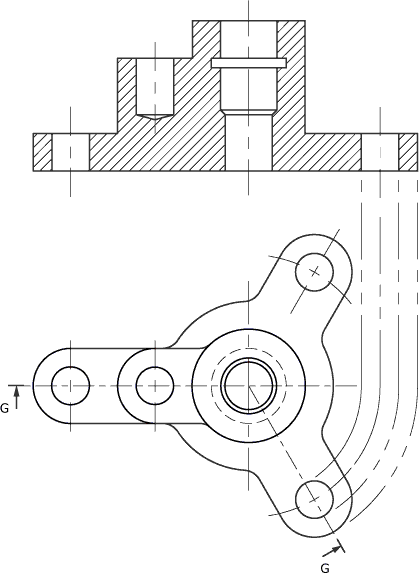

La figure suivante montre bien la façon de faire pivoter la partie non alignée du plan pour la dessiner en vraie grandeur dans l'élévation qui est devenue une vue de coupe.

Vue rabattue :

3. En résumé sur les demi-coupes

A la suite de cette étude, vous devriez retenir plus particulièrement les points suivants :

- les demi-coupes sont surtout employées pour les pièces symétriques ;

- les demi-coupes permettent de voir à la fois l'intérieur et l'extérieur de la pièce dans une même vue ;

les coupes de sections rabattues ont la particularité de faire pivoter la partie non alignée dans la vue de coupe et de la présenter en vraie grandeur.
