Construction de l'image d'un objet à travers une lentille convergente

Fiche de cours Vidéos Quiz Profs en ligne Télécharger le pdf

Fiche de cours Vidéos Quiz Profs en ligne Télécharger
le pdf

Objectifs : La lentille convergente à bords minces est utilisée dans de nombreux appareils comme la lunette astronomique, le microscope, le projecteur de diapositives ou encore l'appareil photo. Du point de vue organique, le cristallin de notre œil possède les mêmes propriétés. Quelles sont les règles qui permettent d'obtenir l'image d'un objet par une lentille convergente ? En quoi la position de l'objet influe-t-elle sur l'image obtenue ?

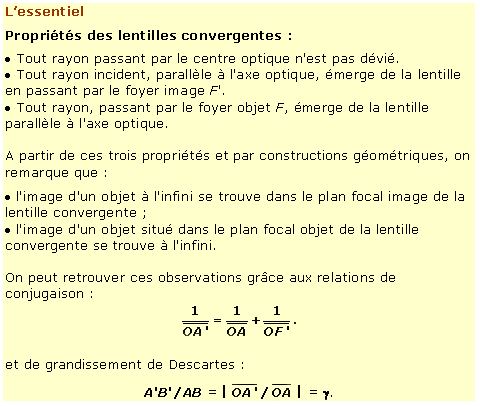

1. Règles de déviation des rayons lumineux par une lentille convergente

2. Construction géométrique de l'image d'un objet dans différentes positions par rapport à la lentille convergente

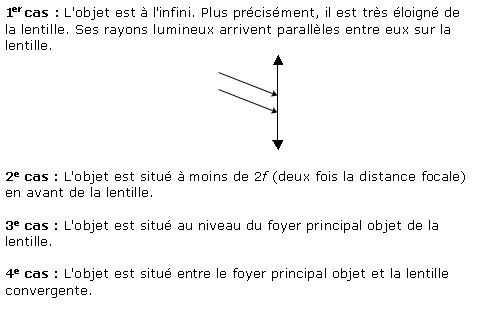

Illustration animée : Déplacer le personnage le long de l'axe optique pour les trois cas suivants :

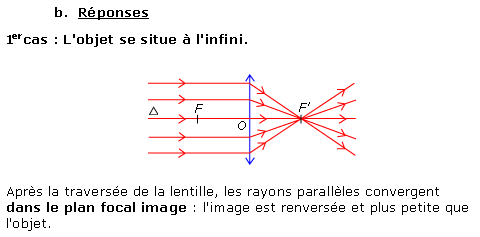

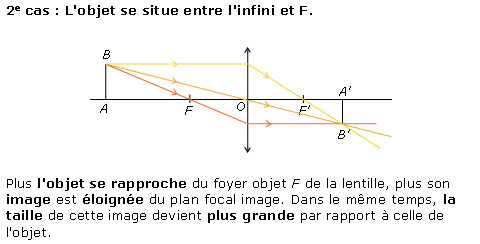

- Le personnage se situe entre l'infini et F.

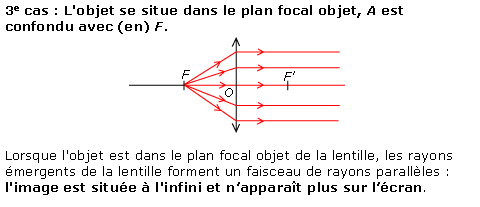

- Le personnage se situe dans le plan focal (A et F sont confondus).

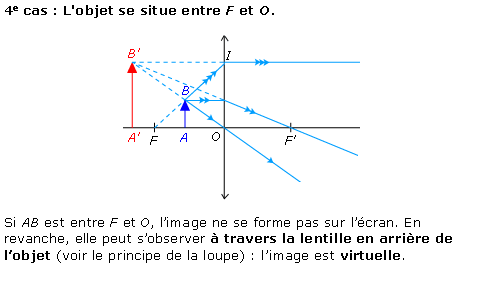

- Le personnage se situe entre F et O.
Qu'observe-t-on ?
