Le module "Circuits pneumatiques" est maintenant terminé. Vous possédez à présent des notions qui vous permettront de résoudre des problèmes de commande pneumatique. Ces connaissances vous serviront aussi lors de l'étude de certains autres modules de ce programme d'études.

Le métier d'électromécanicien exige de la polyvalence ; on doit, en plus d'appliquer des connaissances de base, élaborer des schémas de commande pneumatiques et électropneumatiques.

On doit en outre réaliser des opérations de maintenance : réparer des composants (correctif) et dépanner des systèmes (diagnostic).

Vous n'êtes toutefois pas un ou une spécialiste des circuits pneumatiques, mais vous possédez certainement les connaissances qui vous permettront d'analyser ou d'élaborer des circuits de commande.

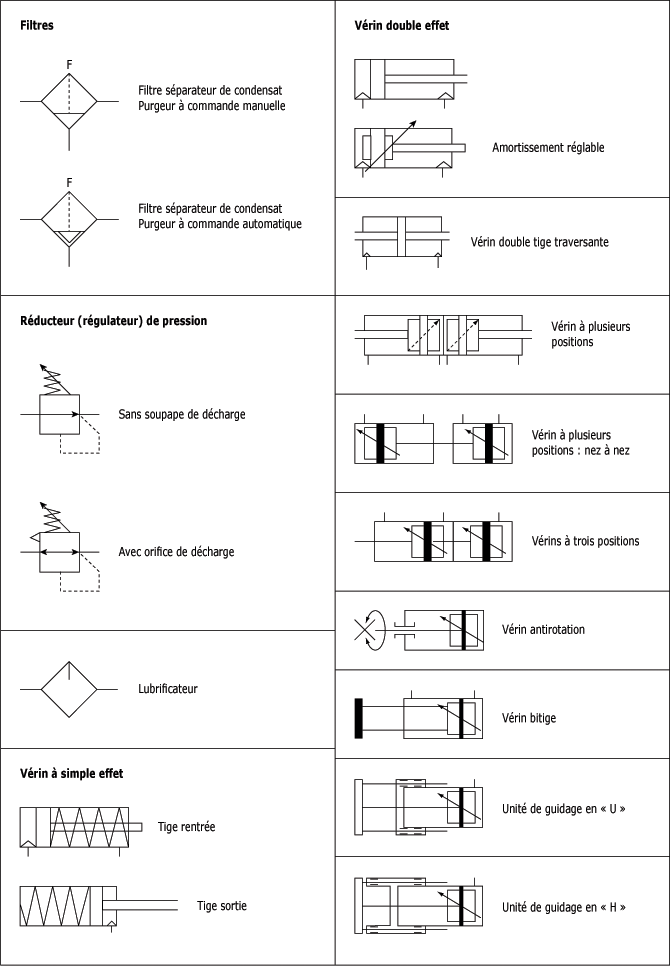

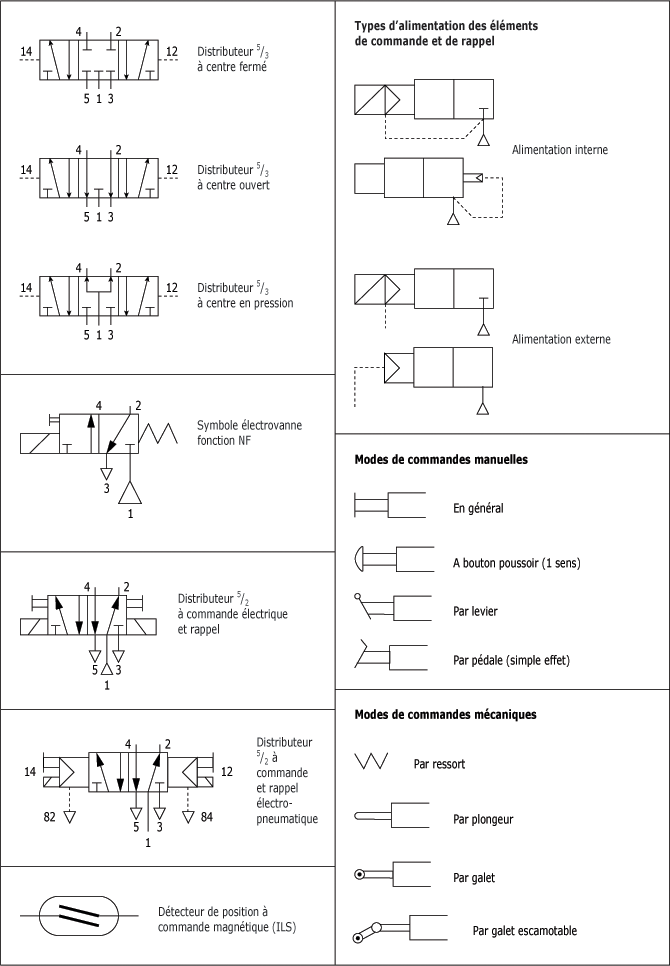

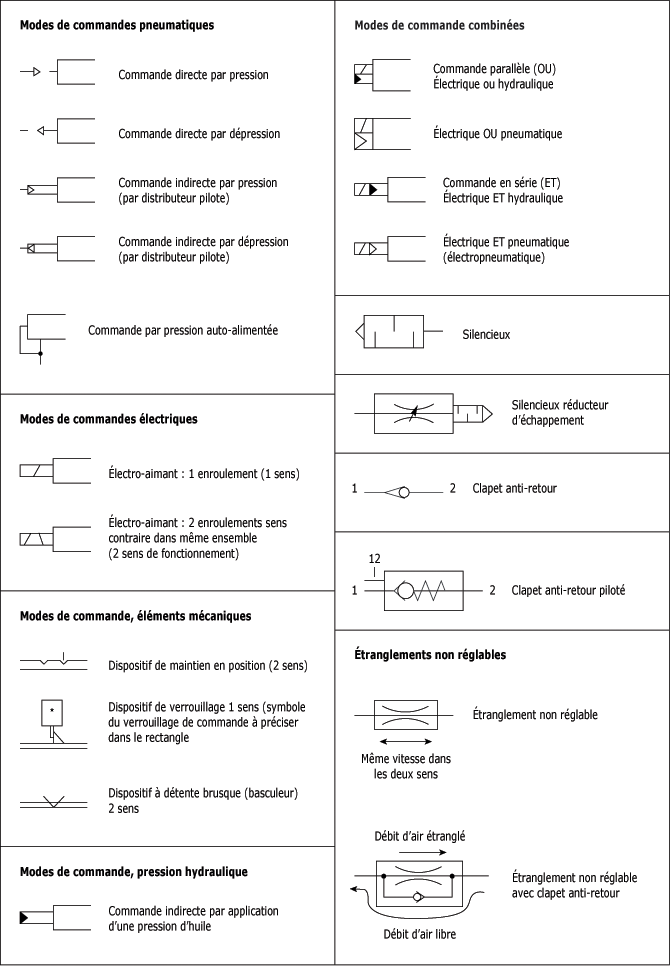

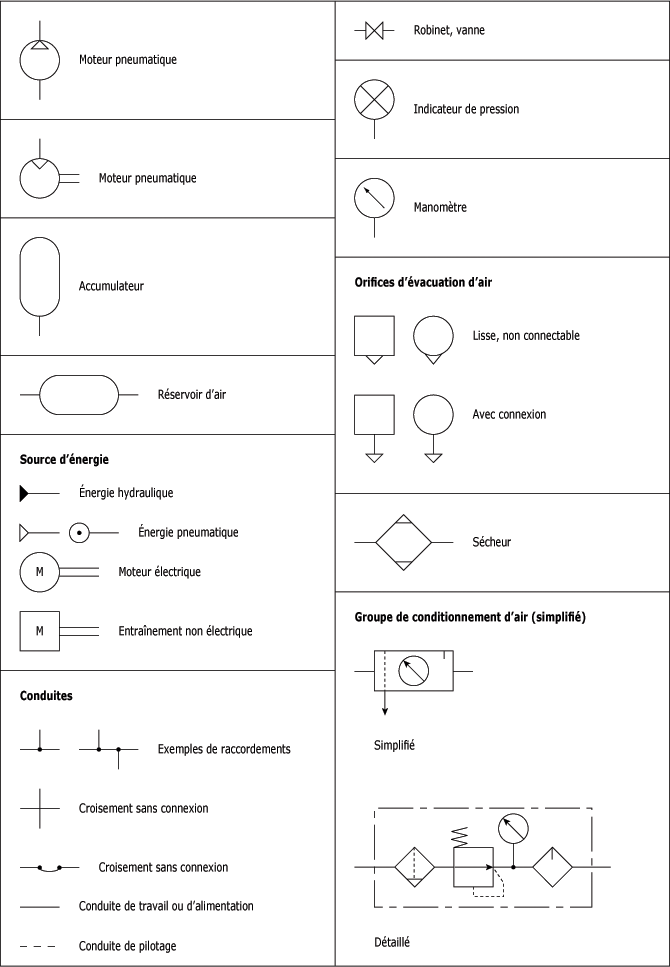

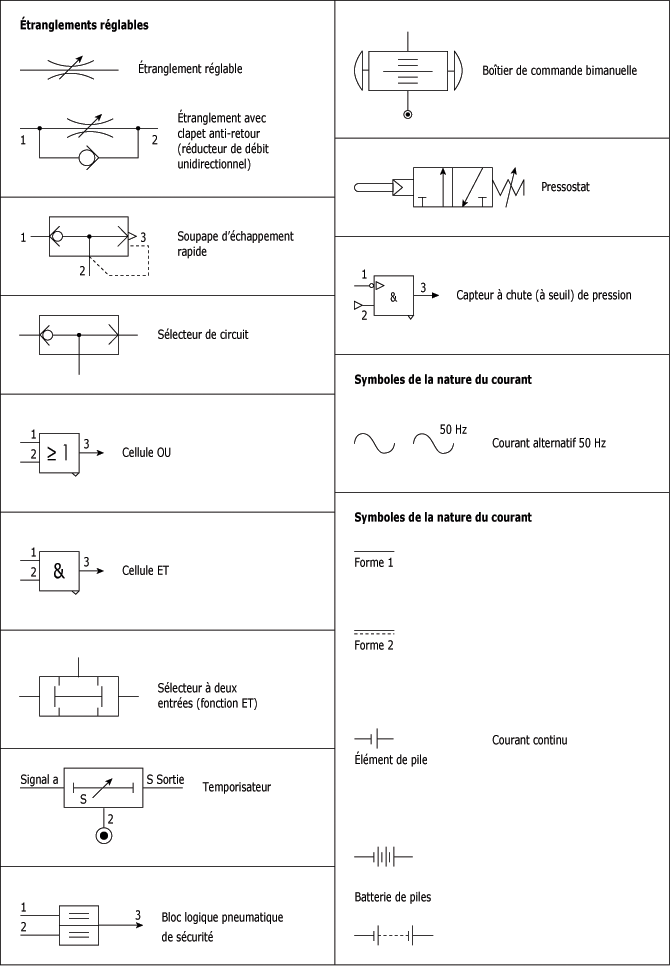

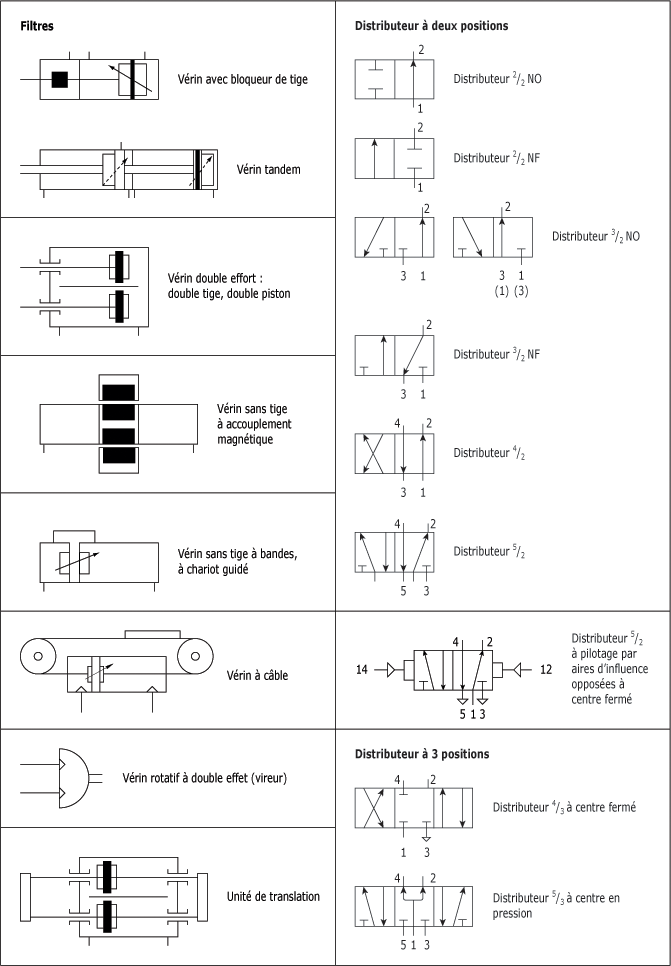

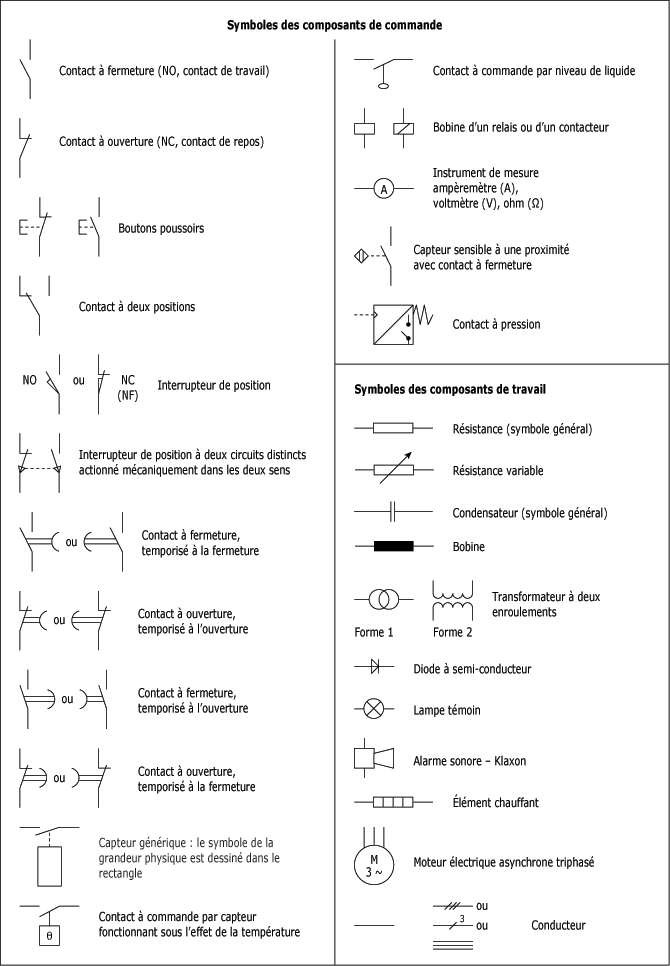

Symboles des composants :

Figure B1 :
