Conclusion sur les circuits hydrauliques

Le module "Circuits et composants hydrauliques" est maintenant terminé. Vous avez acquis de nouvelles connaissances qui vous seront utiles tout au long de votre formation et de votre carrière.

Au cours de l'étude sur les paramètres de l'hydraulique, vous avez pris conscience de l'importance des paramètres mécaniques et hydrauliques dans le fonctionnement de tout circuit. De plus, vous avez appris les formules physiques qui les déterminent.

Au cours de l'étude sur les accessoires d'un circuit hydraulique, vous avez appris à reconnaître les outils qui actualisent ces paramètres. En particulier, vous avez passé en revue tous les éléments de tuyauterie et les instruments de contrôle pouvant éventuellement être intégrés dans un montage hydraulique.

L'étude sur les composants hydrauliques et électro-hydrauliques vous a exposé les différents types d'actionneurs, de contrôles de débit, de contrôles de pression et de contrôles de direction mis à votre disposition. Ces appareils ont été conçus pour vous informer de l'évolution des paramètres hydrauliques et ainsi mieux harmoniser leur influence sur le comportement du circuit. Vous avez également appris les principales notions qui régissent l'électro-hydraulique.

L'étude sur des circuits hydrauliques et électro-hydrauliques vous a permis d'actualiser vos connaissances en vous confrontant à diverses situations pratiques. L'élaboration de ces premiers circuits hydrauliques et électro-hydrauliques a sûrement été un apprentissage intéressant mais ardu. Avec la pratique et un travail constant, vous serez en mesure non seulement de concevoir très facilement des circuits simples comme il vous a été donné de le faire ici, mais graduellement, vous aurez l'occasion de réaliser des installations de plus en plus complexes.

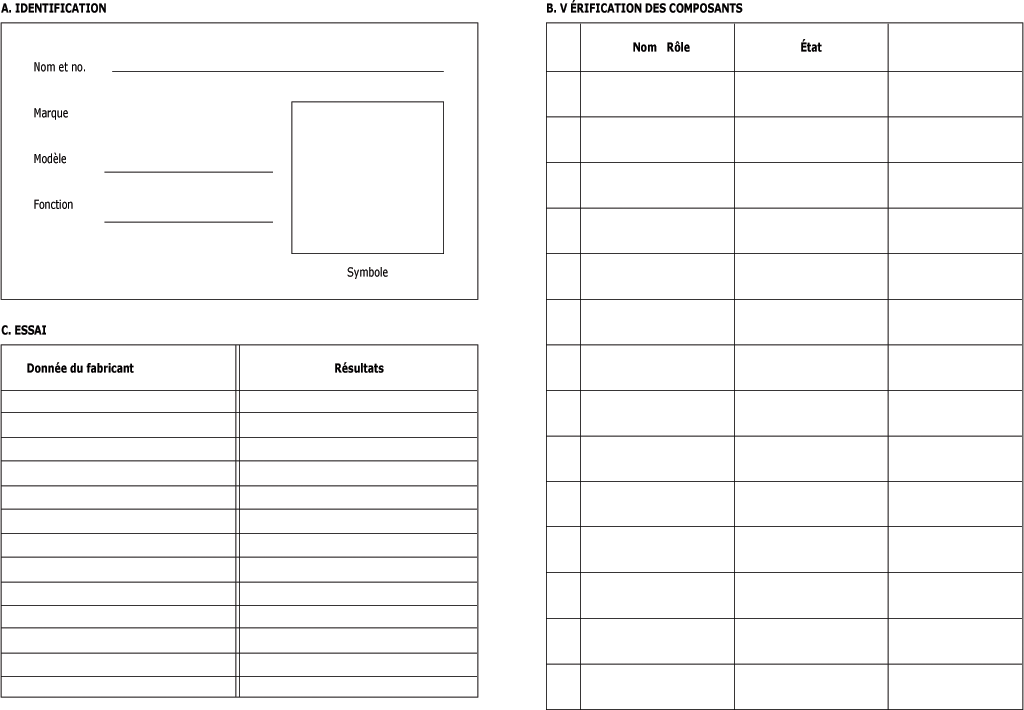

Fiche n° 1

Voir figure C1.

Figure C1    Fiche n° 1.

Source : Eurotecmedia

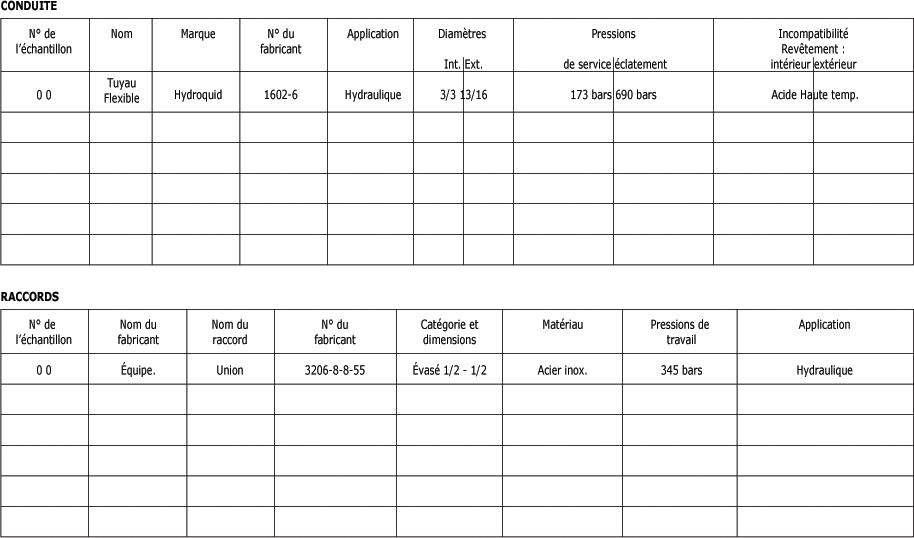

Fiche n° 2

Voir figure C2.

Figure C2    Fiche n° 2.

Source : Eurotecmedia

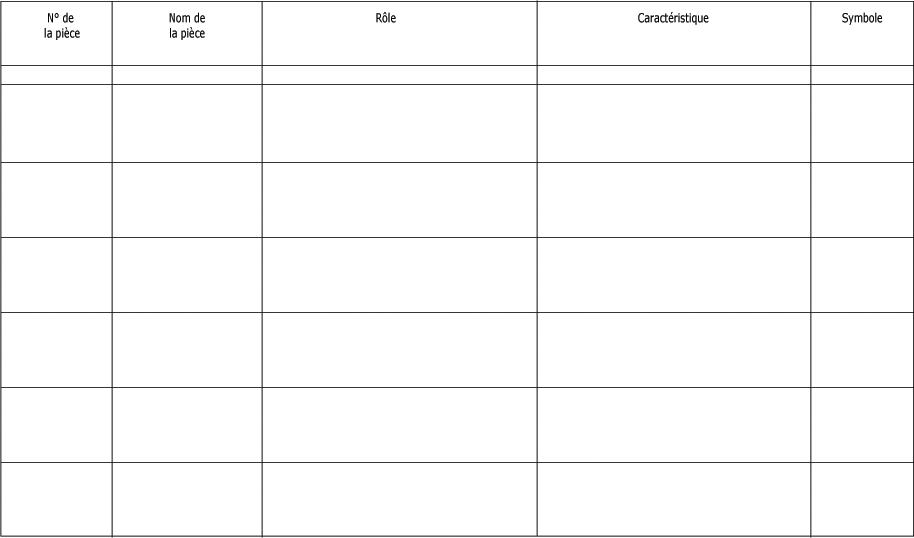

Fiche n° 3 - Fiche des composants

Voir figure C3.

Figure C3    Fiche n° 3 - Fiche des composants.

Source : Eurotecmedia

Liste des critères de sélection de composants :

Le vérin

• La force et la vitesse exigées du vérin, donc le diamètre du piston et de la tige ;

• Le type et le nombre de joints d'étanchéité dont la sélection dépend :

- du fluide utilisé ;

- de la fréquence des actions du vérin ;

- de la pression de travail.

Le contrôle de débit

• La finesse avec laquelle on veut contrôler le débit, le choix d'un contrôleur pour contrôle assez grossier et d'un régulateur pour contrôle plus fin.

Le distributeur

• Le type de commande ;

• le type de centre ;

• la capacité de laisser circuler le fluide en rapport avec la perte de charge.

Le manomètre

- La valeur des lectures de pression ;

- son type d'installation ;

- les circonstances d'utilisation, les chocs et les vibrations ;

- son encombrement.

La soupape de pression

- Sa plage de réglage des pressions (ex. : entre 10 bars et 100 bars) ;

- sa capacité de laisser circuler du fluide en rapport avec la perte de charge entre l'entrée et la sortie ;

- son type de pilotage (extérieur, intérieur) ;

- sa fonction (normalement ouverte ou fermée).

L'accumulateur

- Les pressions d'utilisation ;

- sa capacité volumétrique exigée ;

- la fréquence d'utilisation de sa fonction qui déterminera son type (gaz, ressort, poids, …).

Le moteur hydraulique

- Le torque (couple) exigé ;

- le RPM demandé (rotation par minute, tr/min) ;

- la cylindrée du moteur.

L'échangeur thermique

- La quantité de fluide que l'échangeur peut traiter ;

- le type d'échangeur (air-fluide, fluide-fluide).
