1. Cartouche (Norme NF E04-503)

Sur un dessin, il est essentiel d'inclure toutes les informations nécessaires et pertinentes à la réalisation de la pièce mécanique représentée.

Par convention, lorsqu'on constata qu'il manquait des informations sur les dessins, on décida de normaliser des espaces sur la feuille sur laquelle seraient tracés les dessins pour y inscrire tous les renseignements. Cet espace s'appelle le cartouche.

Le cartouche est situé en bas à droite de la feuille à dessin.

C'est un espace réservé à l'inscription des renseignements suivants :

  • l'échelle,
  • le symbole de disposition des vues,
  • le format,
  • le titre,
  • la raison sociale du donneur d'ordre,
  • le numéro et les indices de mise à jour.

La figure suivante montre la disposition du cartouche.

Cartouche :

2. Nomenclature (Norme NF E04-504)

Une nomenclature de définition est une liste complète des éléments constituant un ensemble ou un sous ensemble faisant l'objet d'un dessin.

Contenu :

  • le repère numérique,
  • le nombre de pièces identiques,
  • la désignation,
  • la matière,
  • les observations éventuelles.

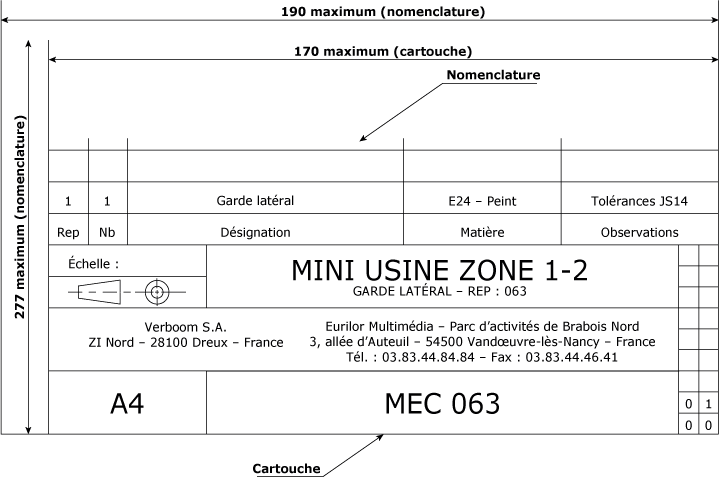

Tout ce contenu est organisé en colonne au dessus du cartouche. La figure suivante montre la disposition de la nomenclature.

Cartouche et nomemclature :

En résumé sur le cartouche :

A la suite de la lecture de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

- Le cartouche est un espace normalisé sur la feuille à dessin.

- Le cartouche contient tous les renseignements se rapportant au dessin.

Cette étude vous a présenté l'utilité du cartouche en dessin industriel.

Ces notions vous permettront de retrouver toutes les informations se rattachant au dessin sur lequel vous travaillez.
