Caractéristiques des arbres (2)

1. Arbres pleins (suite)

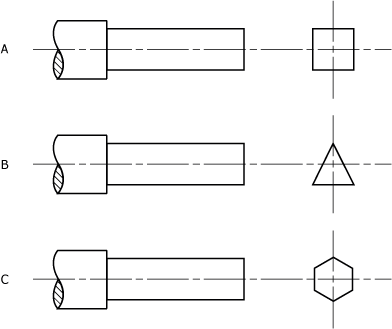

Il existe d'autres embouts (figure suivante) d'arbres qui peuvent permettre des mouvements de rotation et de translation :

  • embouts carrés (A),
  • triangulaires (B),
  • hexagonaux (C).

Bouts d'arbres coniques :

Les bouts d'arbres coniques (figure suivante) permettent de fixer avec précision les éléments d'entraînement ou de transmission.

Ils sont de deux types :

  • coniques à embout taraudé ;
  • coniques à embout fileté.

Les embouts sont usinés selon des normes standardisées qui permettent l'interchangeabilité des éléments.

2. Arbres creux

Ce type d'arbre est vide à l'intérieur et ressemble à un tube (figure ci-dessous).

Ses dimensions sont normalisées à l'intérieur et à l'extérieur.

Il est conçu pour permettre :

  • un libre passage,
  • ou la fixation d'éléments,ou d'accessoires sur certaines machines, comme une broche de perceuse ou de tour,
  • ou dans certaines conditions, il peut être utilisé pour éliminer un surplus de masse tout en respectant l'effort demandé.

Arbre creux :

L'arbre creux peut être muni de surfaces d'appui internes et externes,

  • de chemins clé ;
  • d'alésage ;

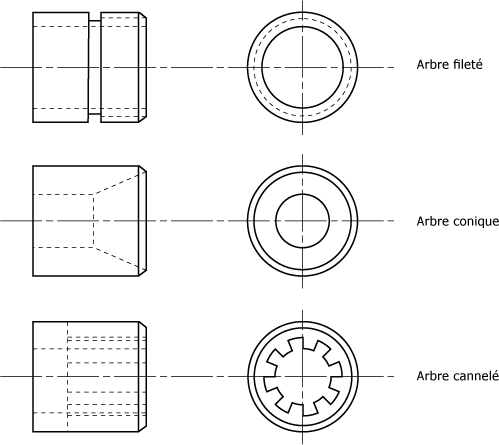

  • et de différents embouts : fileté, conique, rainuré, etc. (figure ci-dessous).

Embouts d'arbres creux :

3. Arbres flexibles

Les arbres flexibles permettent de transmettre l'énergie mécanique dans toutes les directions.

Ils sont conçus pour transmettre la puissance en rotation et en translation entre les mécanismes ne pouvant se relier par un arbre rigide.

On les utilise :

  • pour entraîner des mécanismes où la vibration se fait sentir, où les erreurs d'alignement peuvent être éliminées ;
  • avec les outils portatifs ;

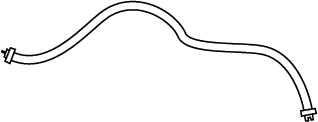

  • et sur les mécanismes de contrôle à distance. La figure suivante vous montre un arbre flexible.

Arbre flexible :

Les principaux éléments sont :

  • le câble, qui est la partie interne représentant l'arbre de transmission ;
  • les embouts du câble qui permettent la liaison des éléments entraînants et entraînés ;
  • la gaine composée d'un tuyau flexible qui permet le libre passage du câble, guide et supporte le câble ;
  • et les embouts du câble qui permettent la fixation de la gaine au mécanisme fixe (figure suivante).

Parties d'un arbre flexible :

4. Arbres fixes

On entend par "arbres fixes" des arbres qui ne tournent pas.

Les arbres fixes sont généralement des arbres courts que l'on appelle axe (figure suivante).

Ils sont utilisés pour l'installation des pièces tournantes sur un axe telles que:

  • poulies,
  • roues de voiture.

Arbre fixe :

L'arbre est monté et ajusté serré ou soudé dans l'alésage qui le supporte.

Les embouts d'arbres sont de même type que les arbres tournants. Ils doivent répondre aux normes de fabrication des systèmes anglais et métrique.

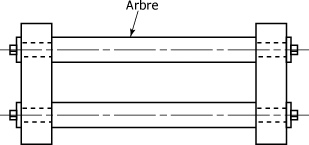

Les arbres fixes longs peuvent servir de guide ou de glissière sur différentes machines, comme le montre la figure suivante.

Arbres fixes longs :

Dans ce cas, ils sont fixés et supportés par leur extrémité.
