Appareils généraux

- Quels sont les appareils généraux de mesure employés en électronique ?

- Comment fonctionnent-ils ?

- Quel type de mesure peut-on prendre avec ces appareils ?

- Quelle est leur utilité ?

Les questions auxquelles cette étude répondra en vous présentant des appareils de mesure comme:

- le voltmètre,

- l'ohmmètre,

- l'ampèremètre,

- le multimètre.

1. Voltmètre

Le voltmètre est l'appareil qui mesure les différences de potentiel, ou tension.

Il possède plusieurs calibres que l'on doit ajuster pour obtenir la précision désirée.

La façon de prendre une lecture avec ce type d'appareil consiste à le brancher parallèlement à l'endroit où l'on désire prendre la mesure, comme cela est présenté à la figure suivante.

Branchement du voltmètre :

Il importe de noter que l'on doit employer le voltmètre qui correspond au type de tension (CC c'est-à-dire continu, ou CA c'est-à-dire alternatif).

Dans le cas du voltmètre à aiguille, il est possible de le calibrer en le réglant à zéro à l'aide de la vis de calibration.

2. Ampèremètre

L'ampèremètre est l'appareil qui mesure le courant électrique.

Le choix du calibre permet d'éviter que l'on endommage l'appareil outre que l'on peut effectuer une lecture précise.

Pour prendre la lecture, l'ampèremètre doit être branché en série avec la branche du circuit où l'on désire prendre la mesure.

Comme cela est montré à la figure suivante, il faut donc mettre :

  • le circuit hors tension,
  • ouvrir le circuit,
  • brancher l'ampèremètre,
  • remettre la tension,
  • et enfin prendre la mesure.

Lecture de courant :

L'ampèremètre ne doit jamais être branché en parallèle.

Cela aurait pour effet de l'endommager puisque sa résistance interne brûlerait sous l'effet d'un courant trop élevé.

3. Ohmmètre

L'ohmmètre est l'appareil de mesure qui sert à prendre des mesures de résistance électrique dans un circuit.

Le type de courant qui passe normalement par le composant mesuré n'influence nullement le choix de l'ohmmètre puisque la lecture se fait lorsque le circuit n'est pas sous tension.

La façon de prendre la mesure consiste à brancher l'ohmmètre directement aux bornes du composant qu'on désire mesurer.

Toutefois, le circuit doit préalablement être mis hors tension et le composant doit être isolé du reste du circuit. Dans le cas contraire, les composants voisins peuvent perturber la mesure.

La figure suivante montre clairement les précautions à prendre lors du branchement d'un ohmmètre en vue d'une prise de mesure de résistance.

Branchement de l'ohmmètre :


Il est utile de savoir que l'ohmmètre est souvent utilisé pour la recherche:
  • de court-circuit (0 ohm);
  • de circuit ouvert (infini).
4. Multimètre

Le multimètre est une combinaison du voltmètre, de l'ampèremètre et de l'ohmmètre.

C'est pour cette raison qu'il est l'appareil de mesure le plus utilisé en électricité, en électromécanique ou en électronique.

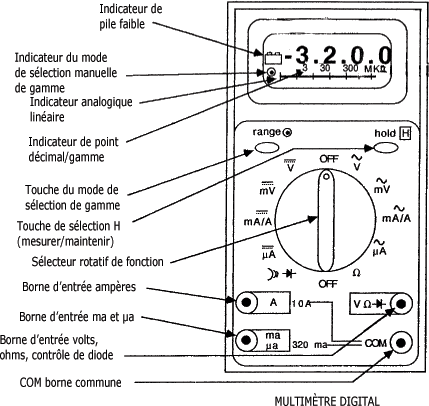

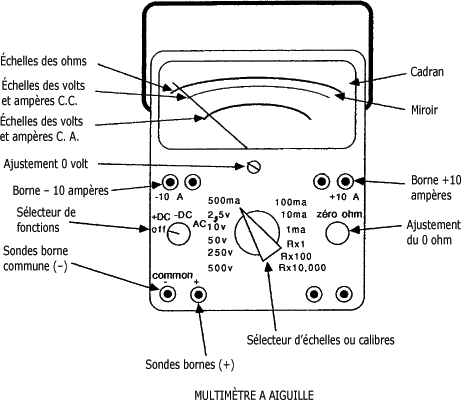

Le multimètre est illustré aux figures suivantes.

La façon de prendre des mesures consiste à choisir, à l'aide du sélecteur, le type d'appareil que vous désirez employer. Par la suite, il vous suffira de suivre la même méthode de travail que vous utiliserez avec un ampèremètre, un voltmètre ou un ohmmètre.

 Pour le dépannage, on favorise le voltmètre pour sa facilité de branchement.

5. Résumé sur les appareils généraux

A la suite de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

Le voltmètre est l'appareil qui mesure la tension électrique.

Le voltmètre se branche en parallèle avec l'endroit où l'on désire prendre la mesure.

L'ampèremètre est l'appareil qui mesure le courant électrique.

L'ampèremètre doit être branché en série avec la branche du circuit où l'on prend la mesure.

L'ohmmètre est l'appareil qui mesure la résistance électrique.

- L'ohmmètre doit être branché directement aux bornes du composant à mesurer. Il faut cependant débrancher une de ces bornes pour isoler le composant du circuit.

- Le multimètre est une combinaison du voltmètre, de l'ampèremètre et de l'ohmmètre.
