Appareils de mesure électroniques (2)

1. Oscilloscope (suite)

Oscilloscope : prise de mesure :

La lecture des informations inscrites à l'écran de l'oscilloscope est relativement simple.

Il est cependant nécessaire de connaître certains éléments avant de procéder à cette lecture.

Il importe d'abord de savoir que la précision de la lecture est proportionnelle à l'ajustement de l'intensité et du focus.

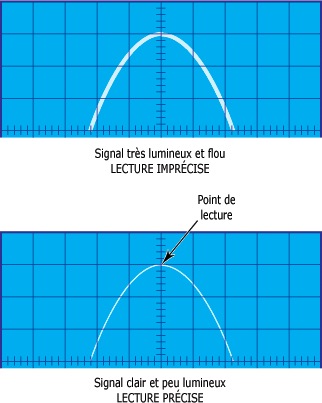

La figure suivante démontre l'importance d'un bon ajustement.

Ajustement du signal :

Enfin, on doit placer le signal pour obtenir une lecture à la fois simple et précise.

Il existe plusieurs façons de travailler, suivant les besoins et les habitudes de travail.

Vous verrez donc quelques-unes de ces méthodes qui vous permettront d'effectuer des lectures précises.

Oscilloscope : exemple de lecture de la tension :

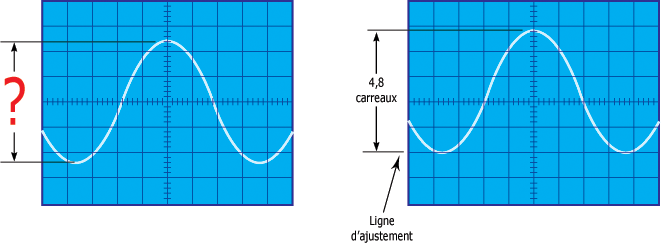

La lecture de la tension crête à crête peut être facilitée si on place une des extrémités du signal sur une ligne, ce qui aidera à compter le nombre de carreaux (figure suivante).

C'est ce nombre de carreaux qui donne la valeur de la tension.

Ainsi, si le calibre de la tension est à 5 Volts/div et que le signal s'étend sur 4.8 carreaux, la valeur crête à crête sera de 24 Volts crête à crête.

Lecture de la tension :

Il est évident qu'on aurait pu mesurer la partie supérieure du signal et multiplier le résultat par deux.

Il ne faut pas oublier que, dans ce cas, on doit aligner le centre du signal avec la ligne horizontale du centre de l'écran.

Oscilloscope : exemple de lecture de la période :

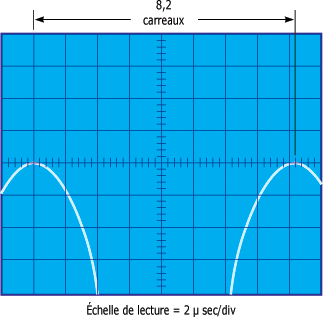

Pour mesurer le temps que prend le signal pour effectuer un cycle complet:

  • placer une des crêtes du signal sur la ligne graduée horizontale;
  • et calculer le nombre de carreaux entre cette crête et la suivante.

Lecture de la période :

Dans cet exemple, le temps que prend le signal pour effectuer un cycle complet, ou encore la période, est égal à :

.

.

Vous pouvez, à partir de ce résultat, déterminer la fréquence du signal :

.

.

Oscilloscope : ajustement des échelles de lecture :

Il importe de retenir que l'on doit toujours essayer d'avoir le signal le plus grand possible à l'écran afin d'avoir pour une meilleure précision.

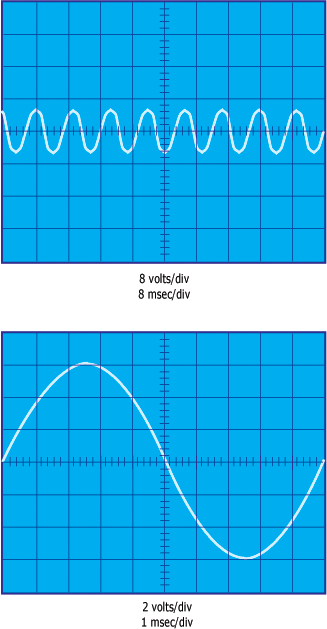

La figure suivante présente un signal où les calibres de tension et de temps ont été modifiés.

On peut remarquer qu'un signal "plein écran" est plus facile à lire.

Ajustement des échelles de lecture :

2. Sonde logique

La sonde logique est un appareil qui sert :

  • à la vérification ;
  • au dépannage des cartes à circuits intégrés.

Elle comprend généralement deux DEL dont :

  • l'une s'allume lorsqu'il y a détection d'un niveau logique haut "High";
  • l'autre s'allume en cas de détection d'un niveau bas "Low".

La figure suivante montre une sonde logique.

Sonde logique :

Le niveau haut est indiqué lorsque le signal dépasse une certaine tension,

  • par exemple 2.4 volts pour les composants TTL (transistor - transistor logic),
  • alors que le niveau bas est signalé lorsque la tension chute en-dessous de 0,7 volt.

En général, on dit que :

  • le niveau haut (1) correspond à une tension d'environ 5 volts,
  • le niveau bas (0) est égal à environ 0 volt.

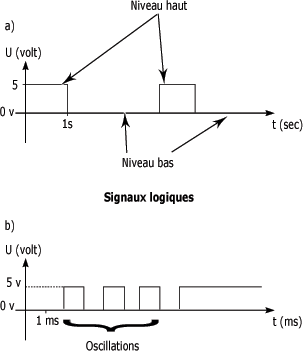

Il est à noter que l'appareil ne peut détecter des signaux logiques qui changent trop rapidement (oscillations représentées sur la partie b de la figure suivante).

La partie a de la figure figure suivante présente un exemple de signaux logiques qu'on pourrait détecter aux bornes d'un circuit intégré.

Signaux logiques :
