Acier (joints soudés)

Les raccords soudés (joints soudés) sont généralement réservés à la tuyauterie de gros diamètre. L'assemblage est généralement effectué à l'aide d'un seul cordon de soudure. Ces raccords en acier soudés s'emploient principalement pour les services subissant de hautes températures et des pressions élevées. Ils sont également recommandés pour les canalisations qui ne nécessitent pas un démontage fréquent.

Les joints sont de deux types :

    - à souder en bout ;

    - à manchon soudé.

La figure suivante présente ces deux types de joints de raccords soudés.

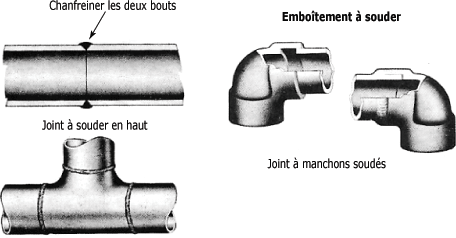

Joints de raccords soudés (deux types) :



1. Joints à souder en bout

Les joints de soudure en bout allient utilité à facilité d'installation. La soudure en bout consiste à chanfreiner deux bouts, à les aligner et à souder tout autour. La figure suivante expose différents raccords en acier pour soudure en bout.

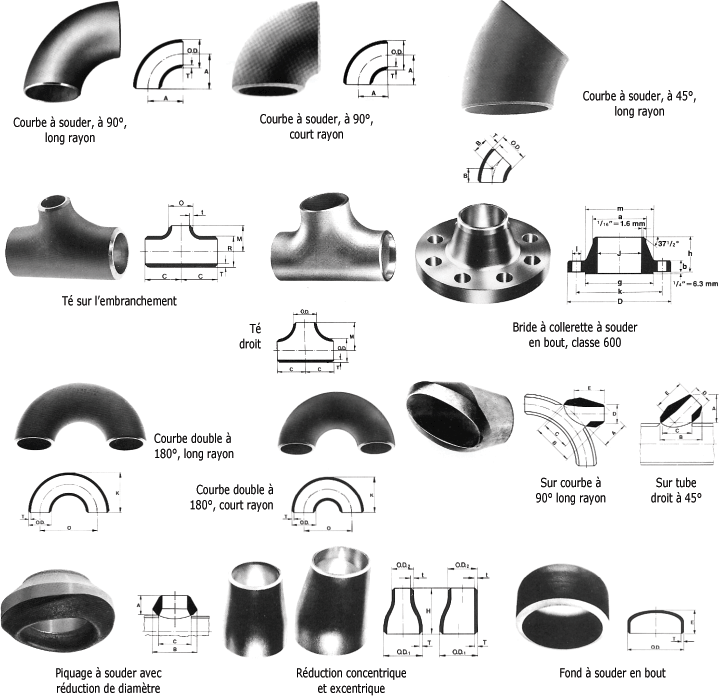

 Raccords en acier pour soudure en bout :

Joints à manchon soudé :

L'emboîtement à souder simplifie le travail du soudeur. En effet, les raccords à souder ont de profonds emboîtements qui laissent assez de jeu pour compenser les longueurs de tuyau ou de tube mal coupées. La soudure à emboîtement est grandement recommandée pour les tuyaux de petit diamètre. Comme le bout du tuyau glisse dans l'emboîtement et y est soutenu, le joint s'aligne automatiquement. Il n'est alors plus nécessaire de pointer le joint et de soutenir la canalisation.



2. Raccords à souder en cuivre et laiton

Raccords en cuivre :

Les tuyaux de cuivre se raccordent à l'aide de joints soudés. Ces raccords (joints) sont fabriqués en cuivre ou en laiton coulé et sont fournis dans des diamètres s'étendant de 6 à 100 mm.

La figure suivante montre les principaux raccords utilisés pour la tuyauterie de cuivre.

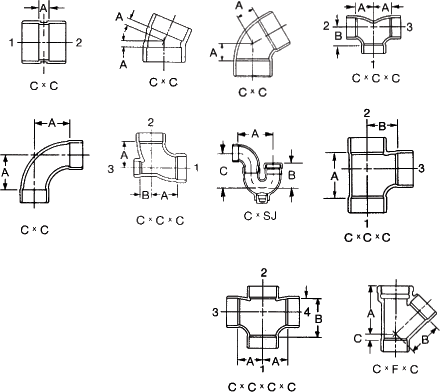

Raccords à souder en cuivre usiné :

Manchon en cuivre :

Le manchon en cuivre (a) est plus épais en son centre, afin que les tuyaux viennent s'appuyer sur ce bourrelet. Celui de la figure (b) ne possède pas de bourrelet. L'adapteur femelle (c) comporte une partie unie, pour souder un tuyau, et une partie filetée, pour visser un autre tuyau ou un raccord.

Une grande variété d'adapteurs permet de faire des joints avec d'autres types de raccords soudés ou filetés.

    - Le coude 45 degrés (d) permet de joindre deux tuyaux et de diriger la canalisation suivant un angle de 45 degrés.

    - Le coude de 90 degrés (e) permet de changer la direction du conduit suivant un angle droit.

    - Le "T" (f) sert à raccorder trois tubes. Il existe aussi des "T" avec différents diamètres de sortie

    - Le bouchon (g) est utilisé pour obturer l'une des ouvertures d'un raccord, tandis que le chapeau (h) ferme l'extrémité d'un tuyau.

    - Le mamelon de réduction (i) a pour fonction de réduire la grosseur du tuyau ; par exemple un mamelon de réduction .

    - Enfin, le coude double (j) retourne la ligne de tuyauterie dans la même direction.

Le soudage de ces principaux types de raccords de cuivre se fait à l'étain, par brasage tendre. Ces tuyaux et raccords de cuivre sont utilisés pour les circuits de chauffage et pour plusieurs services industriels subissant de basse pression.

L'utilisation des joints soudés pour les services subissant de hautes températures est limitée à cause de leur joint de fusion très bas.

Raccords en laiton moulé :

Les raccords en laiton moulé à joints de soudure sont plus lourds que leurs équivalents en cuivre forgé. Ils sont surtout utilisés pour les installations de chauffage et pour les conduites de vidange, d'évent, etc., dans les édifices et les usines.

On présente, à la figure suivante, quelques modèles de raccords en laiton moulé utilisés dans les domaines commercial et industriel.

Raccords en laiton moulé :

Raccords à souder thermoplastiques :

Se dit d'une matière plastique qui fond sous l'action de la chaleur ou, tout au moins, ramolit suffisamment pour pouvoir être mise en forme un nombre indéterminé de fois, sans modification de ses propriétés.

Les raccords thermoplastiques sont fabriqués des mêmes matériaux que les tuyaux ABS ou PVC. On retrouve aussi les mêmes modèles et formes de raccords que dans les autres matériaux, seuls les procédés de soudage diffèrent.

Il est nécessaire de bien respecter l'usage pour lequel le raccord a été conçu. Ainsi, un raccord pour tuyau de renvoi ne doit pas être utilisé pour une canalisation d'alimentation, et vice-versa.

La figure suivante montre une série de raccords utilisés dans des canalisations d'alimentation ainsi que des raccords de renvoi.

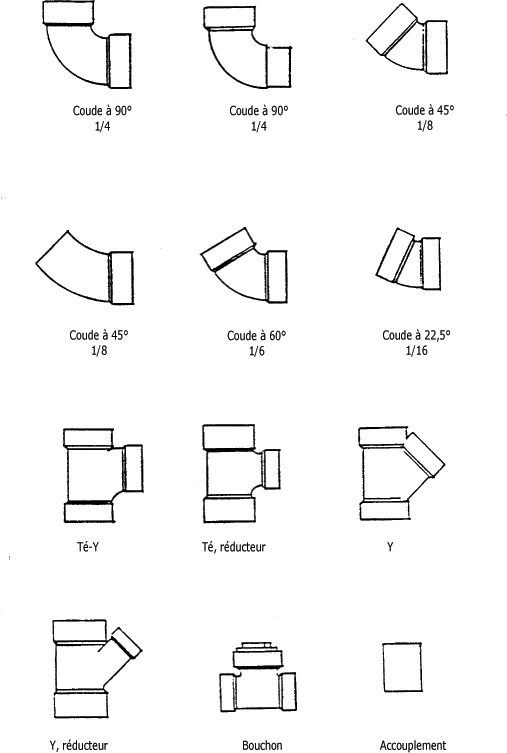

Raccords thermoplastiques :

En résumé sur les raccords à souder :

A la suite de cette étude, les points suivants seront plus particulièrement maîtrisés :

Les raccords soudés sont généralement réservés à la tuyauterie de gros diamètre.

- Les raccords en acier soudés sont utilisés pour les services subissant de hautes températures et des pressions élevées et lorsque les canalisations ne nécessitent pas de démontage fréquent.

Les joints de soudure sont de deux types : à souder en bout et à manchon soudé.

La soudure à emboîtement est recommandée pour les tuyaux de petit diamètre car le joint s'aligne automatiquement.

Les raccords en cuivre sont fabriqués dans les diamètres de 6 à 100 mm.

Le soudage des raccords de cuivre se fait à l'étain par brasage tendre.

L'utilisation de joints soudés par brasage tendre est limitée parce que le point de fusion de l'étain est très bas.

Vous connaissez maintenant les raccords soudés en acier et en cuivre. Vous savez également comment les utiliser.
