- Comprendre qu’un circuit combinatoire réalise une fonction booléenne.
- Apprendre la structure des circuits combinatoires les plus utilisés.
- Dans un circuit combinatoire, les sorties ne dépendent que des entrées.
- Pour effectuer des opérations, l’UAL (unité arithmétique logique, qui fait partie du processeur) utilise des circuits combinatoires : des demi-additionneurs et des additionneurs.
- Notion de booléen
- Portes logiques et fonctions booléennes
Pour un circuit combinatoire, les sorties ne dépendent que des entrées de celui-ci. On va étudier les circuits les plus utilisés.
Un décodeur n bits possède
n entrées et
2n sorties.
Les n bits de
l’entrée forment un nombre
décimal n0, ce qui
permet de mettre la sortie à 1 et toutes les
autres à 0.
On étudie la table de vérité du décodeur binaire 2 bits.
Ce décodeur possède 2 entrées (2 bits) et 22 = 4 sorties.
Entrées | Sorties | ||||
E1 | E0 | S0 | S1 | S2 | S3 |
0 | 0 | 1 | 0 | 0 | 0 |
0 | 1 | 0 | 1 | 0 | 0 |
1 | 0 | 0 | 0 | 1 | 0 |
1 | 1 | 0 | 0 | 0 | 1 |
La fonction booléenne correspondante est la
suivante.
- S0 vaut 1 seulement si et valent 1.
- S1 vaut 1 seulement si E0 et valent 1.
- S2 vaut 1 seulement si et E1 valent 1.
- S3 vaut 1 seulement si E0 et E1 valent 1.
Circuit d’un décodeur binaire 2 bits
Voici la notation et la porte logique de chaque opérateur logique, pour deux variables A et B.
Nom | Notation | Symbole de la porte logique |
NON | ||
ET | A • B | |
OU | A + B |
S’il y a une retenue, il l’indiquera sur une autre sortie R.
Voici la table de vérité d’un additionneur 1 bit.
Entrées | Sorties | ||
E0 | E1 | S | R |
0 | 0 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
Explications
- Pour E0 = 0 et E1 = 1, on a S = 0 + 1 = 1 : il n’y a pas de retenue donc S = 1 et R = 0.
- Pour E0 = 0 et E1 = 1, on a S = 1 + 1 = 10 (car 10 binaire vaut 2 en décimal) : il y a une retenue donc S = 0 et R = 1.
Voici ci-dessous le circuit associé à un demi-additionneur 1 bit.
Circuit d’un demi-additionneur 1 bit

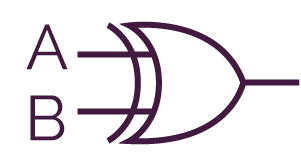

On peut simplifier ce circuit en utilisant la porte XOR symbolisé par pour la sortie S.
Circuit simplifié d’un demi-additionneur 1 bit
Pour réaliser un additionneur n bits, on utilise donc des additionneurs 1 bit, mis en série.
