Schémas électriques: introduction

1. Introduction

Les architectes sont des individus qui conçoivent des plans et des devis pour la construction de bâtiments, de la maison aux grands édifices à bureaux en passant par les usines.

Ils doivent donc être en mesure de transmettre un message clair pour que le client puisse comprendre les idées émises.

Le problème pour l'architecte, c'est qu'il doit satisfaire les attentes de non pas un mais bien deux clients. Ainsi, il doit faire:

  • un plan présentant l'image qu'aura le bâtiment pour qu'on puisse juger de l'esthétique,
  • un plan illustrant la structure pour qu'on puisse évaluer les coûts et déterminer les méthodes de construction.

Cette étude aborde donc les divers types de plans ou schémas électriques. Vous verrez les schémas :

  • électriques,
  • électroniques,
  • électromécaniques.
2. Schémas électriques de base

Les schémas électriques regroupent généralement des circuits électriques de base, tel le schéma électrique d'une maison.

Les composants que l'on retrouve sur ce type de schéma sont simples, comme :

- des lumières,

- des résistances,

- des prises de courant,

- des interrupteurs.

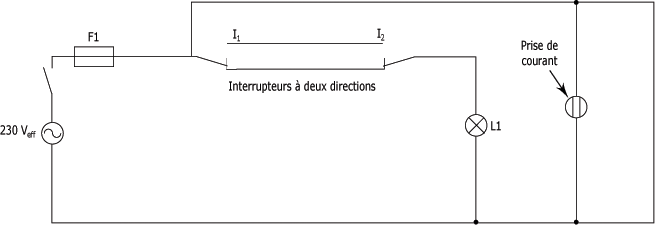

La figure suivante donne un exemple de schéma électrique.

La principale caractéristique des schémas électriques est l'absence de semi-conducteurs, comme les diodes et les transistors.

Schémas électromécaniques :

Les schémas électromécanique sont généralement utilisés pour représenter les systèmes de moyenne puissance utilisant des composants électromécaniques comme les relais.

Ce type de schéma est souvent sous forme de diagramme en échelle.

On note également quelques différences en ce qui a trait à la symbolisation.

Par exemple, une résistance n'est pas toujours représentée par le même symbole sur un schéma électrique comparativement à un schéma électronique.

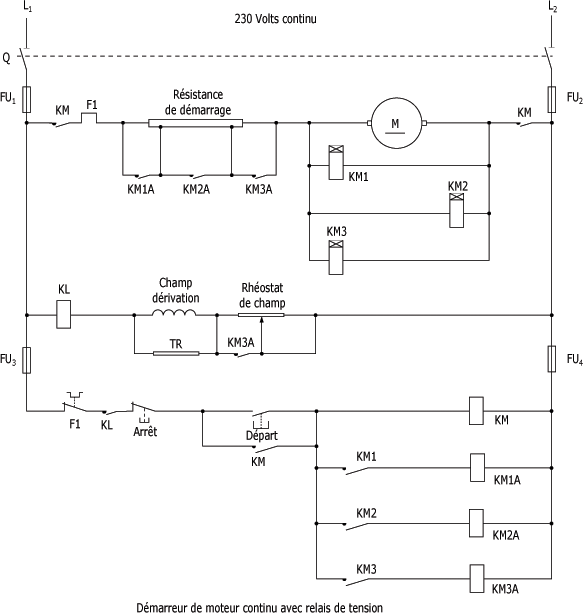

La figure suivante présente un schéma électromécanique sous la forme d'un diagramme en échelle.

Schéma électromécanique :

Ce type de schéma est fréquemment divisé en deux parties, partie "puissance" et partie "commande", afin d'améliorer la clarté du schéma.

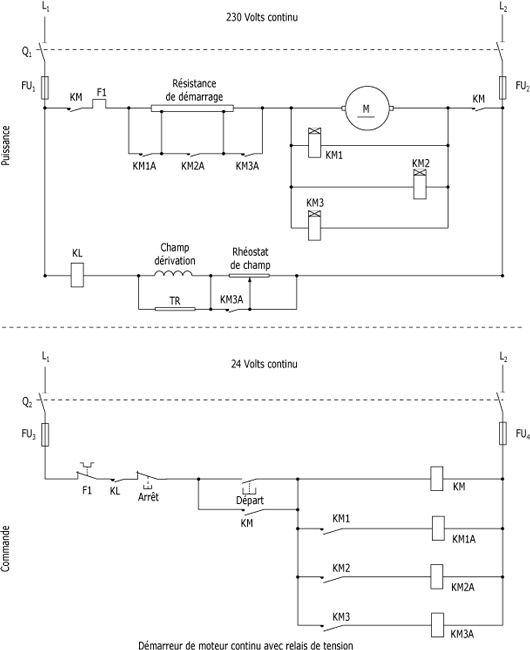

La figure suivante reprend un circuit de moteur semblable à la figure ci-dessus en ayant cette fois un circuit de commande distinct.

Diagramme en échelle en deux parties :

On peut constater que le circuit de commande ne fonctionne pas sous la même tension que le circuit de puissance. Toutefois, les deux circuits sont interconnectés grâce aux divers relais et à leurs contacts.

Schémas électroniques :

Les schémas électroniques diffèrent des schémas électromécaniques par leur symbolique et également par leur structure.

En effet, les circuits que l'on retrouve sur les schémas électroniques sont montés sous forme de boucles.

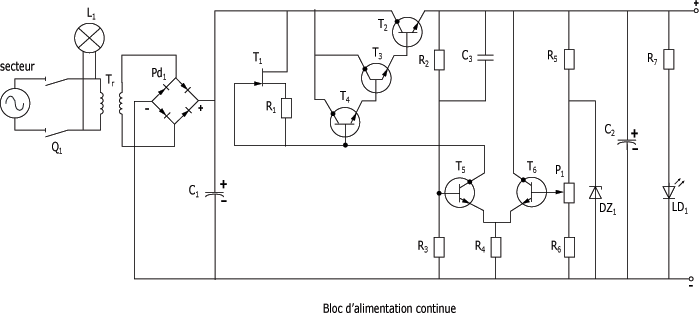

La figure suivante présente un schéma électronique.

Schéma électronique :

Il arrive fréquemment que le schéma électronique soit divisé en sections qu'on appelle étages.

On peut donc retrouver, dans un même circuit, des étages de transformation, de redressement et d'amplification.

La figure suivante présente le bloc d'alimentation continu avec ses divers étages.

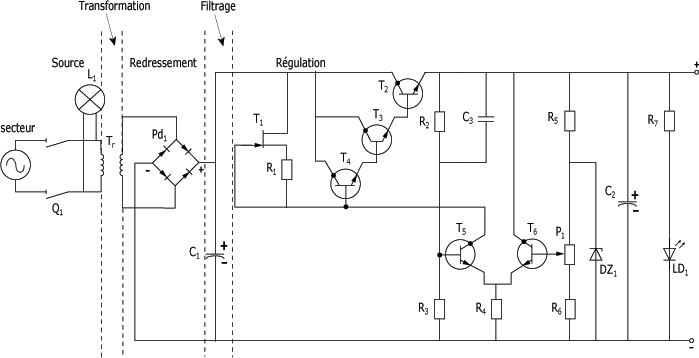

Schéma étagé :



Schéma de câblage :

Le schéma de câblage a pour principale utilité de localiser rapidement chaque composant.

On doit donc voir, sur ce type de schéma, les divers branchements à effectuer.

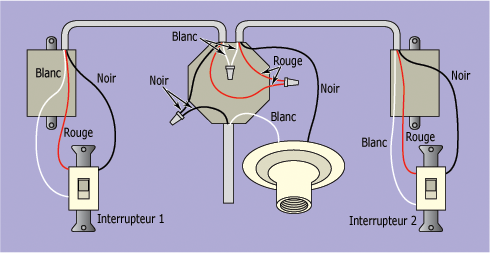

La figure suivante présente un schéma de câblage.

Une des caractéristiques de ce type de schéma a trait aux composants.

Ceux-ci ne sont généralement pas symbolisés mais plutôt dessinés de façon schématique, donnant ainsi une représentation plus réelle du montage.

Il existe des schémas de câblage pour des montages en électronique, en électricité et en électromécanique.

3. Résumé sur les schémas électriques

A la suite de cette étude, vous devriez maîtriser plus particulièrement les points suivants :

Les schémas électriques sont ceux qui présentent un ensemble de composants électriques autres que des semi-conducteurs et des composants électromécaniques.

- Les schémas électromécaniques sont souvent sous forme de diagramme en échelle.

- Les schémas électromécaniques contiennent des composants comme les relais.

Les schémas électroniques peuvent être divisés en étages pour faciliter la compréhension du fonctionnement.
