Organes de fixation

Les organes de fixation filetés sont généralement très nombreux sur un plan.

Dessins d'organes de fixation :



Source : Alcan, Usine Laterrière ; Usine Grande-Baie

Sur la majorité des plans que vous verrez au cours de votre carrière de mécanicien, les organes filetés seront toujours présentés :

  • soit par une vue en coupe,
  • soit sur un dessin d'assemblage.

Pour les organes non filetés, la présentation est semblable à celle des dessins de la figure 4.1.

Lorsqu'on dessine une machine comprenant une multitude d'organes, on doit faire des vues agrandies d'une partie de l'ensemble pour la fabrication en plus d'offrir aux utilisateurs des vues explosées pour l'entretien lors du montage et du démontage.

Sur ce type de dessin, le dessinateur identifie chaque organe de l'ensemble par un numéro et fait ensuite le détail de chacun d'eux dans une nomenclature adjacent au dessin.

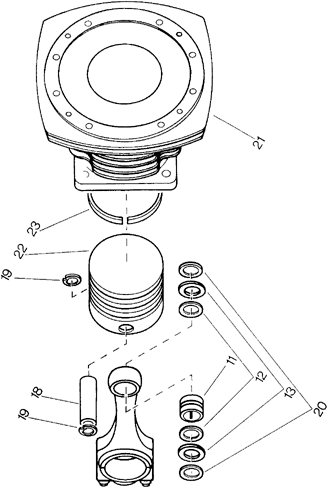

La figure suivante montre la vue explosée d'une partie d'une machine et le détail de chaque organe.

Vue explosée d'une partie de machine :

N° de détail Désignation
1 355 2157 3 Anneau d'arrêt
2 1503 0932-80 1 Roulement compl.
-
1 Arrêtoir
-
1 Roulement
-
1 Joint
- 1503 0983-80 1 Vilebrequin
3
1 Vilebrequin
4 502 2235 1 Roulement
5 1503 0150 1 Entretoise
6 663 9073 1 Anneau torique

1503 0986-80 2 Bielle, compl.
7
1 Bielle
8
2 Goujon
9 301 2335 2 Rondelle
10 291 1110 2 Contre-écrou
11 515 4130 2 Roulement à aiguilles
12 1503 0927 4 Bague d'étanchéité
13 1503 0994 4 Rondelle
14 1503 0927 2 Roulement à aiguilles
15 1503 0938-80 2 Joint, gauche, comp.

1503 0950 1 Ressort

16 1503 0959 2 Joint, droit, compl.

1503 0950 1 Ressort
17 1503 0953 2 Ficelle obturatrice
18 1503 0959 2 Axe de piston
19 335 2122 4 Anneau d'arrêt
20 1503 0970 4 Entretoise

1503 0973-80 2 Cylindre, compl.
21 1503 0973 1 Cylindre, compl.
22
1 Piston
23 1503 0962 1 Segment

Source : Atlas Copco

En résumé sur les organes de fixation :

Après avoir parcouru cette étude, vous devriez avoir retenu les points suivants :

Les organes filetés et non filetés sont toujours présentés en vue de coupe ou sur un dessin d'assemblage.

- Les vues explosées montrant les organes de fixation sont utilisées par le mécanicien lors du montage et du démontage d'une machine.

Cette étude vous a présenté l'emploi des plans d'ensemble et des vues explosées pour représenter les organes de fixation.
