Fiche de cours

Les appareils de mesure (2)

Electricité   >   Les appareils de mesure (2)

  • Fiche de cours
  • Quiz et exercices
  • Vidéos et podcasts
1. Ohmmètre

L'ohmmètre est l'appareil qui sert à mesurer la valeur de résistance d'un composant.

Comme pour l'ampèremètre et le voltmètre, il existe des ohmmètres à lecture à aiguille et d'autres à lecture digitale. La mesure de la résistance ne tient pas compte du type de courant qui passe dans le composant. Il n'y a donc pas d'ohmmètre C.A. et CC.

a. Prise de mesure

Pour effectuer une lecture avec un ohmmètre, il faut le brancher (figure suivante) directement aux bornes du composant préalablement débranché.

Il ne faut jamais mesurer une résistance sous tension. La lecture en serait fausse et l'appareil de mesure pourrait être endommagé.

Branchement d'un ohmmètre :

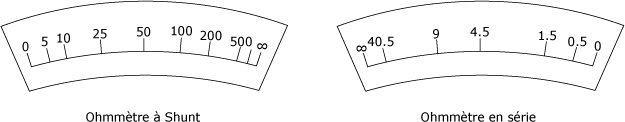

On doit porter une attention toute particulière à la lecture d'un ohmmètre à aiguille, où l'on retrouve deux types de mouvement (figure suivante) Il faut donc bien observer le cadran avant de lire la valeur de la résistance.

 b. Ohmmètres à shunt et en série



Encore avec cet appareil de mesure, le choix de la bonne échelle de lecture permettra d'obtenir un résultat précis. Pour les appareils à aiguille, les meilleures lectures sont obtenues dans la tranche centrale du cadran.
2. Multimètres

Le multimètre (figure ci-dessous) est un appareil qui permet de prendre des lectures de courant, de tension et de résistance.

Il s'agit donc d'un ampèremètre, d'un voltmètre et d'un ohmmètre réunis en un seul instrument. Cela permet de prendre différentes lectures sans avoir à manipuler plusieurs appareils de mesure.

Multimètres :

a. Lecture d'un multimètre analogique

La figure ci-dessous montre trois exemples de lecture à l'aide d'un multimètre analogique. Par exemple, si le facteur d'échelle utilisé est de x 100, quelle serait la valeur de la résistance pour les mesures A, B et C ?

La façon de procéder consiste à prendre le chiffre obtenu lors de la lecture et de le multiplier par le facteur d'échelle :

Résistance = Lecture x facteur d'échelle

Les valeurs de résistance illustrées à la figure suivante sont donc de :

  • A : R = 60 x 100 = 6 000  ou 6 k
  • B : R = 17 x 100 = 1 700  ou 1,7 k
  • C : R = 4,5 x 100 = 450
b. Schéma 'un exemple de lecture

 3. Résumé sur la description et l'utilisation des appareils de mesure

A la suite de cette étude, vous êtes maintenant en mesure de lire à l'aide des divers appareils de mesure. Les points importants à retenir sont :

- le voltmètre est l'appareil de mesure de la tension électrique ;

- le voltmètre se branche en parallèle avec le composant dans lequel on désire mesurer la tension ;

- l'ampèremètre est l'appareil de mesure de l'intensité du courant électrique ;

- l'ampèremètre se branche en série à l'intérieur de la branche où on mesure le courant ;

- lorsqu'on utilise un voltmètre ou un ampèremètre CC, on doit tenir compte de la polarité des composants ;

- les appareils de mesure alternative donnent généralement des valeurs de tension et de courant efficace(0.707  Crête) ;

les pinces ampèremétriques permettent de prendre des mesures de courant sans avoir à ouvrir le circuit ;

- l'ohmmètre est l'appareil de mesure de la résistance ;

- l'ohmmètre se branche directement aux bornes du composant en prenant soin de bien l'isoler du reste du circuit ;

- la mesure de la résistance doit se faire lorsque le composant n'est pas sous tension ;

- la lecture des instruments de mesure peut se faire de façon analogique (aiguille) ou digitale (cristaux liquides) ;

- il est recommandé de placer l'appareil à l'échelle la plus élevée avant de prendre une mesure. Cela dans le but d'éviter d'endommager l'appareil ;

le calibrage d'un appareil de mesure analogique se fait en effectuant une remise à zéro à l'aide de la vis d'ajustement située à l'avant ;

le multimètre réunit en un seul appareil l'ampèremètre, le voltmètre et l'ohmmètre.

Avec cette étude, vous avez appris l'utilisation des appareils de mesure électrique.
