Codification des composants

Les méthodes visuelles d'identification existent depuis longtemps. Ainsi, les peuplades amérindiennes utilisaient des peintures de différentes couleurs pour se distinguer entre tribus.

Quant aux diverses formes que revêtaient ces peintures, elles avaient pour but d'exprimer l'état d'âme de l'individu (guerre, fête, deuil, …).

Aujourd'hui encore les couleurs servent fréquemment à distinguer divers groupements tels les partis politiques ou les équipes sportives.

Ce type de différenciation existe également dans le domaine de l'industrie ; par exemple, dans la codification des aciers ou encore pour différencier l'état des fluides passant dans la tuyauterie.

Cette étude traite donc des méthodes de codification employées pour déterminer la valeur de certains composants comme :

• les résistances,
• les condensateurs,
• le câblage.

La figure suivante vous permet de déterminer la valeur des résistances.

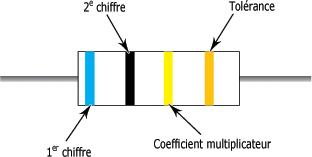

Code de couleurs des résistances et tableau du code de couleurs des résistances :

 Exemple:

Quelle est la valeur d'une résistance dont le code est :

Jaune - Violet - rouge - argent.

Solution :

Jaune = 4 ;

Violet = 7 ;

Rouge = 100 ;

Argent = ± 10 %.

La valeur de cette résistance est donc :

;

De nos jours, les fabricants de condensateurs identifient la valeur des composants par une inscription alphanumérique imprimée sur la surface du condensateur.

On peut y lire :

- la valeur de la capacité, généralement exprimée en microfarads (µF) ou en picofarads (pF),

- la tension maximale d'utilisation.

Par exemple, vous pouvez lire l'inscription:"0,02 µF/100 V" sur un condensateur polyester. De plus, pour les condensateurs électrolytiques, un signe (+ ou -) doit indiquer la polarité des bornes du condensateur.

Cependant, dans les équipements moins récents, il reste encore quelques condensateurs identifiés par l'ancien système de codification qui ressemble légèrement à celui utilisé pour les résistances.

On divise cependant la codification selon le modèle de boîtier :

• par points pour les surfaces planes;
• par bandes circulaires pour les surfaces tubulaires.

Codification par points des condensateurs :

Les condensateurs à surface plane emploient la codification par points.

Il en existe deux types, très semblables l'un de l'autre.

La figure suivante les présente tous les deux.

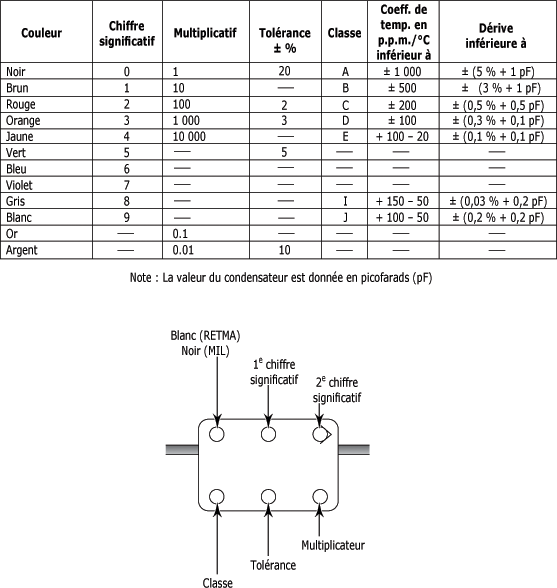

Codification des condensateurs par points :

Il importe de retenir les quatre points de couleur qui identifient les chiffres significatifs, le multiplicateur et la tolérance.

Exemple - Déterminez la valeur en picofarads du condensateur :

A partir des indications du condensateur de la figure suivante, déterminez la valeur en picofarads du condensateur.

Exemple de lecture :

Solution :

1^e chiffre significatif = Bleu = 6 ;

2^e chiffre significatif = Noir = 0 ;

Multiplicateur = Orange = 1 000 ;

Tolérance = Vert = 5 % ;

Donc, la valeur du condensateur est :

 .

Codification par bandes circulaires ou anneaux des condensateurs :

Les condensateurs à surface tubulaire emploient la codification par bandes circulaires qui entourent le condensateur.

La figure suivante présente ce type de codification.

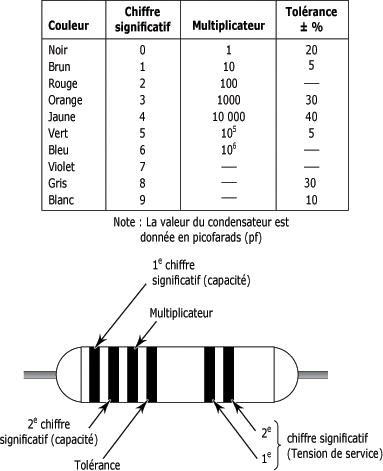

Codification des condensateurs par bandes circulaires :

La lecture des bandes se fait de façon similaire à celle des résistances, à l'exception que la tension de service maximale est identifiée à l'aide des deux dernières bandes.

Le facteur multiplicatif de la tension de service est de 100 (brun = 100 V, rouge = 200 V, orange = 300 V, …). Cela veut donc dire que pour des tensions de service inférieures à 1 000 volts, on aura besoin d'une seule bande.

D'autres types de condensateurs plus récents sont représentés par la figure ci-dessous.

La lecture des anneaux et la détermination de la capacité du condensateur se font comme précédemment à l'aide de la table de la figure suivante.

Pour les tensions de service maximales le cadrage est le suivant : marron = 100 V, rouge = 250 V, jaune = 400 V, bleu = 630 V.

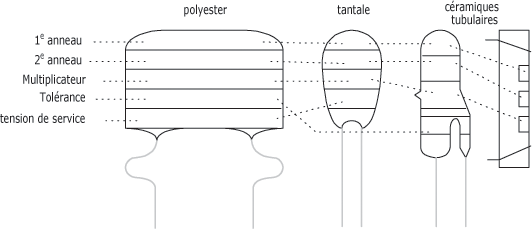

Autres types de condensateurs :

Exemple :

- Déterminez la valeur du condensateur l'aide du code des couleurs, la valeur du condensateur représenté par la figure suivante.

Exemple de lecture :

Solution :

1^e chiffre significatif = jaune = 4 ;

2^e chiffre significatif = violet = 7 ;

Multiplicateur = orange = 1 000 ;

Tolérance = blanc = +/- 10 % ;

Tension de service = rouge = 250 v ;

Donc le condensateur à une valeur de 47  1 000 = 47 000 pf soit 47 nf +/- 10 % avec une tension de service maximale de 250 v.

Dans la plupart des circuits électroniques, on utilise un code de couleurs du câblage pour faciliter le repérage et le branchement de la source.

Généralement, on utilise :

- la couleur rouge pour identifier la borne positive,

- la couleur noir pour la borne négative,

- la couleur verte/jaune est réservée aux conducteurs reliés au châssis de l'équipement lui même relié à la prise de terre.

A la suite de cette étude, vous devriez retenir plus particulièrement les points suivants :

- La valeur de certaines résistances est indiquée à l'aide de bandes de couleurs ;

- La valeur des condensateurs à surface plane se lit à l'aide d'une série de six points de couleurs. Ces points, en plus de nous donner la valeur du condensateur, nous livrent ses caractéristiques ;

- La codification de certains condensateurs ressemble à celle des résistances ;

- Les dernières bandes du condensateur tubulaire sont optionnelles ; elles indiquent la tension de service maximale.
