Terminologie électronique

Nous avons tous vécu une situation où un médecin tente d'expliquer à son patient ce qu'il a au juste, mais en des termes plutôt difficiles à comprendre :

- Monsieur, vous avez ce qu'on appelle un catarrhe des muqueuses.

- Docteur ! Est-ce que c'est grave ? Est-ce que ça se soigne ? Est-ce que je vais en mourir ?

Le patient n'a d'autre choix que de poser toutes les questions, car il n'a aucune idée de ce que catarrhe signifie.

- Mais non, mon bon Monsieur ! Ce n'est qu'une inflammation. Je vais vous prescrire des antibiotiques et tout rentrera dans l'ordre.

Les termes qu'un médecin utilise sont clairs pour lui et ses confrères car ils font partie de leur quotidien. Il en est cependant autrement des non-initiés, qui peuvent parfois ressentir de la confusion.

La même situation peut survenir en électronique.

Voilà pourquoi vous verrez, dans cette étude, la terminologie électronique ainsi que la définition de certains termes.

Lorsqu'on intervient sur des systèmes électroniques, il est important de pouvoir communiquer certaines informations.

Pour cette raison, il importe de connaître le langage employé en électronique.

Par exemple, une boîte noire ne signifie pas nécessairement que le circuit est contenu dans une boîte qu'on a peinte en noir. Il s'agit plutôt d'un circuit qu'on a résumé en une entité qu'on appelle boîte noire. Celle-ci ne possède plus qu'une entrée et une sortie.

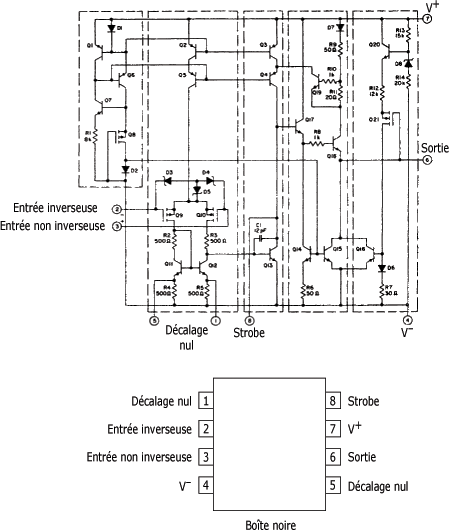

La figure suivante donne un exemple de boîte noire.

Les circuits intégrés constituent de bons exemples de boîte noire, car il est impossible de mesurer chacun des composants. Les seuls points accessibles sont les broches du circuit intégré.

Définitions :

La compréhension et l'utilisation du langage électronique seront beaucoup plus simples si vous connaissez la définition de certains termes :

- Alimentation : Source qui alimente un montage ou une carte électronique.

- Signal : Tension ou courant porteur d'une information.

- Borne : Point de connexion sur une carte ou un appareil, voire d'un composant.

- Entrées-sorties : Bornes d'un circuit intégré, d'une carte électronique qui respectivement, reçoivent et envoient un signal.

- Masse : Référence des potentiels (souvent 0 v et reliée à une borne de la source).

- Vcc, V+:, … Borne d'alimentation positive.

- Broche : Patte d'un composant ou d'un circuit intégré.

- Anode : Broche d'arrivée du courant pour un composant.

- Cathode : Broche de sortie du courant pour un composant.

- Base : Broche de commande d'un transistor bipolaire.

- Collecteur : Broche d'un transistor bipolaire.

- Emetteur : Broche d'un transistor bipolaire.

- Conducteur : Corps permettant le passage du courant électrique.

- Polarisation : Alimentation d'un composant.

Vous aurez l'occasion de découvrir de nouveaux termes qui seront définis au fur et à mesure.

A la suite de cette étude, vous devriez connaître plus particulièrement les points suivants :

- La maîtrise de la terminologie électronique est importante ;

- La connaissance du langage électronique facilite la communication et la compréhension des différents systèmes.
